欢迎使用太虚AR

太虚AR致力于通过持续性的新技术研发,让AR开发者有更大的想象和创造空间,产生出更多高质量的AR内容。
如果您初次了解太虚AR,可以从这里开始学习如何使用我们的产品。

云识别(图像识别)

一、简介

云识别(图像识别)是将识别数据(识别图和显示资源)存放在云服务器上,在云端运行识别算法,实现进行精准识别及跟踪的AR效果。

二、阅读指南

本教程主要介绍如何在Unity环境下进行操作。

默认读者您拥有一定的软件使用、应用开发经验。

本教程只会对Unity的基础使用进行简要说明,如果希望更深入的了解,您可以访问Unity官网查看更加详细的教程。

三、搭建环境

在进行具体操作前,您需要安装下列软件,准备如下环境:

操作系统

- Windows 7 或更高版本
- OS X 10.10 或更高版本

Unity版本

支持Unity 3D版本为:5.2.x - 5.6.x(32位或者64位)、2017.1

推荐使用5.4以后的版本(渲染效果提升)

下载地址:https://unity3d.com/cn/get-unity/download/archive

本教程中使用的Unity版本为:5.5.2(64位)

四、实现流程

第一步、注册并登录云平台

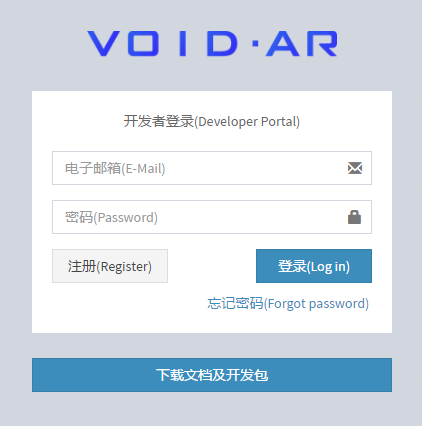

先打开云平台网址,注册账号并登录。网站地址:http://cloud.voidar.net


第二步、创建开发者云数据库

进入云平台,新注册用户需要先创建数据库,创建开发者自己的识别库以后,才能管理识别资源。

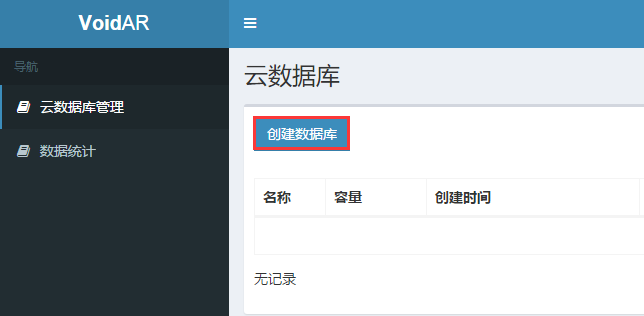

点击[ 创建数据库 ],每个账号只允许创建1个数据库。

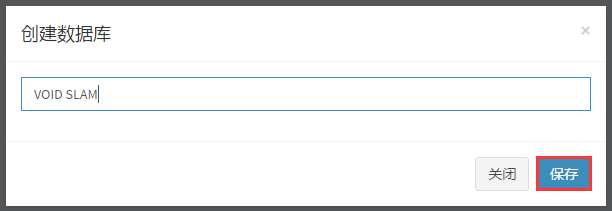

弹出界面填写数据库名称(支持中文),本教程中将数据库名称定为“VOID SLAM”,填写完成后点击[ 保存 ]。

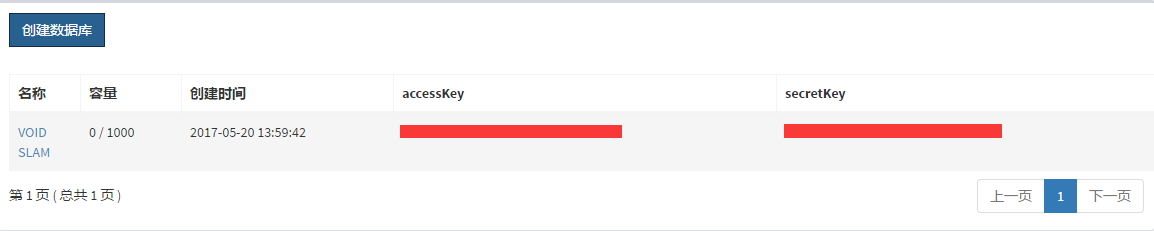

完成后,即可获得“Accsess Key”和“Secret Key”,这两个Key,在下文Unity中设置属性时会用到。


第三步、管理云资源数据

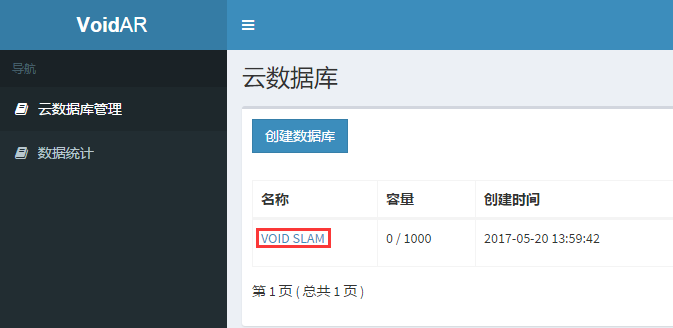

点击云数据库列表中的名称“VOID SLAM”,进入云资源管理界面。

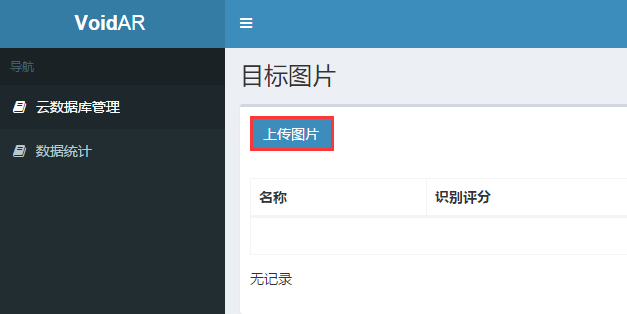

新注册用户没有数据。点击[ 上传图片 ]按钮可以添加数据。

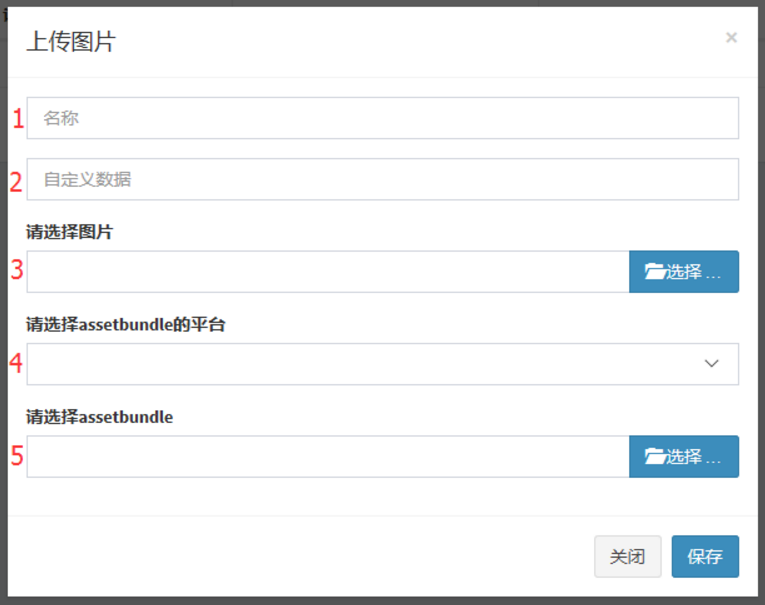

添加新资源窗口如下


1 云资源名称(必填,支持中文)

2 自定义数据(针对云视频播放,本教程跳过)

3 上传识别图片,仅支持jpg格式

4 选择assetbundle所属的平台(ios / android/ windows / mac)

5 上传对应平台的assetbundle文件

注:先在本地实现图像识别,进行调试后,再将识别资源上传云平台。

下文以“图像识别(单目标)”为内容,创建本地识别。如果您已经熟悉该内容,请直接从“实现流程中的第十二步”开始查看。

第四步、新建Unity工程

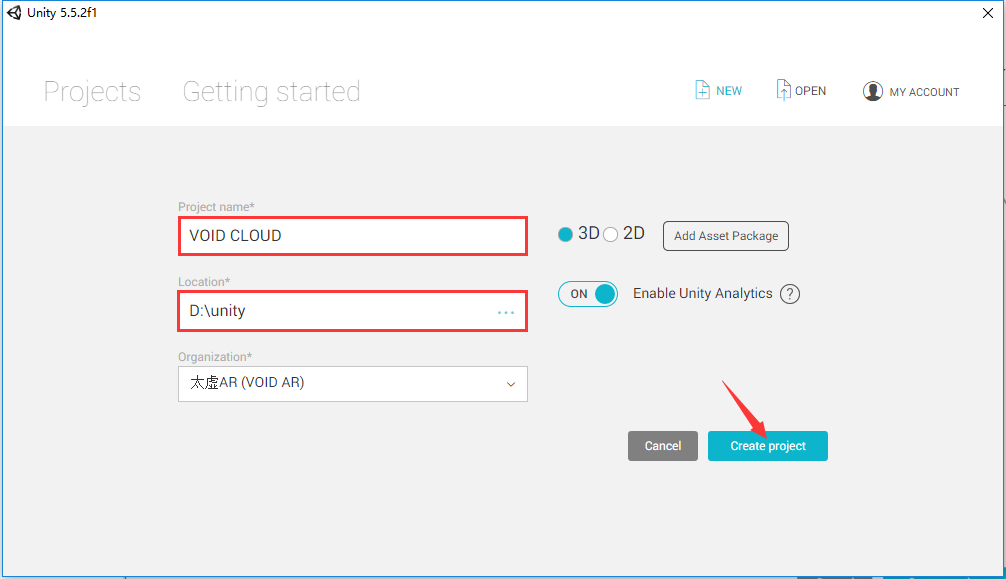

打开Unity,新建一个工程。填写Project name为“VOID CLOUD”、选择保存的位置,点击[ Create project ]。


第五步、导入太虚AR SDK

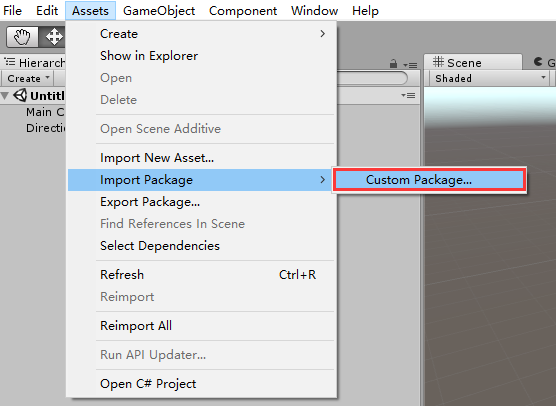

选中[ Assets ] -> [ Import Package ] -> [ Custom Package... ],导入太虚AR SDK。


选择下载好的SDK文件(.unitypackage),点击[ 打开 ]按钮。

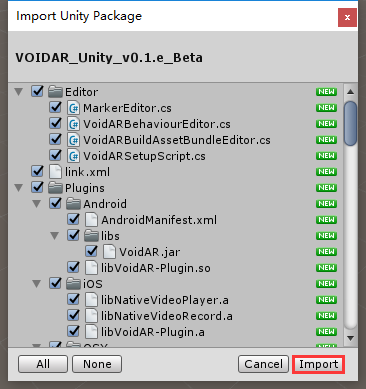

弹出界面,点击[ Import ],导入过程需要耐心等待一段时间。


如果弹出“API Update Required”界面,请点击[ I Made a Backup, Go Ahead! ]。


第六步、删除Main Camera

Unity3D打开时默认是新的Scene,新的Scene自带一个Main Camera和Directional Light对象,我们需要用SDK的ARCamera,故将默认的Camera删除。

右键选中场景中自带的“Main Camera”,点击[ Delete ] 删除。


第七步、拖入预制件“ARCamera”、“ImageTarget”

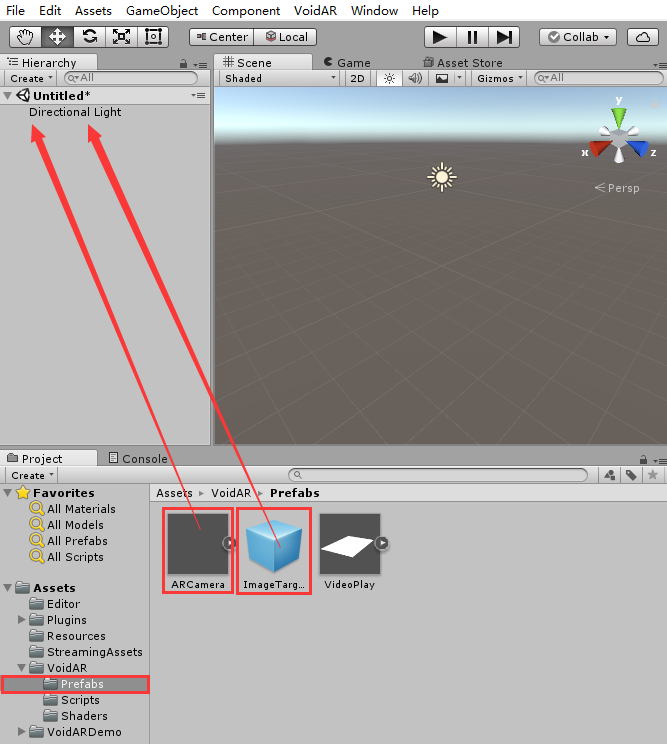

展开[ Assets ] -> [ VoidAR ] -> [ Prefabs ]目录,将预制件“ARCamera”和“ImageTarget”分别拖至场景中。

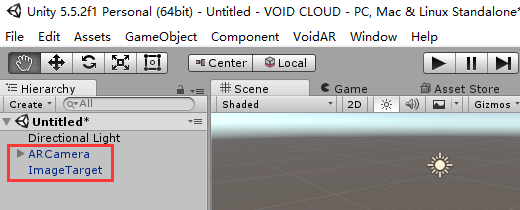

操作成功后显示如下。


第八步、设置ARCamera

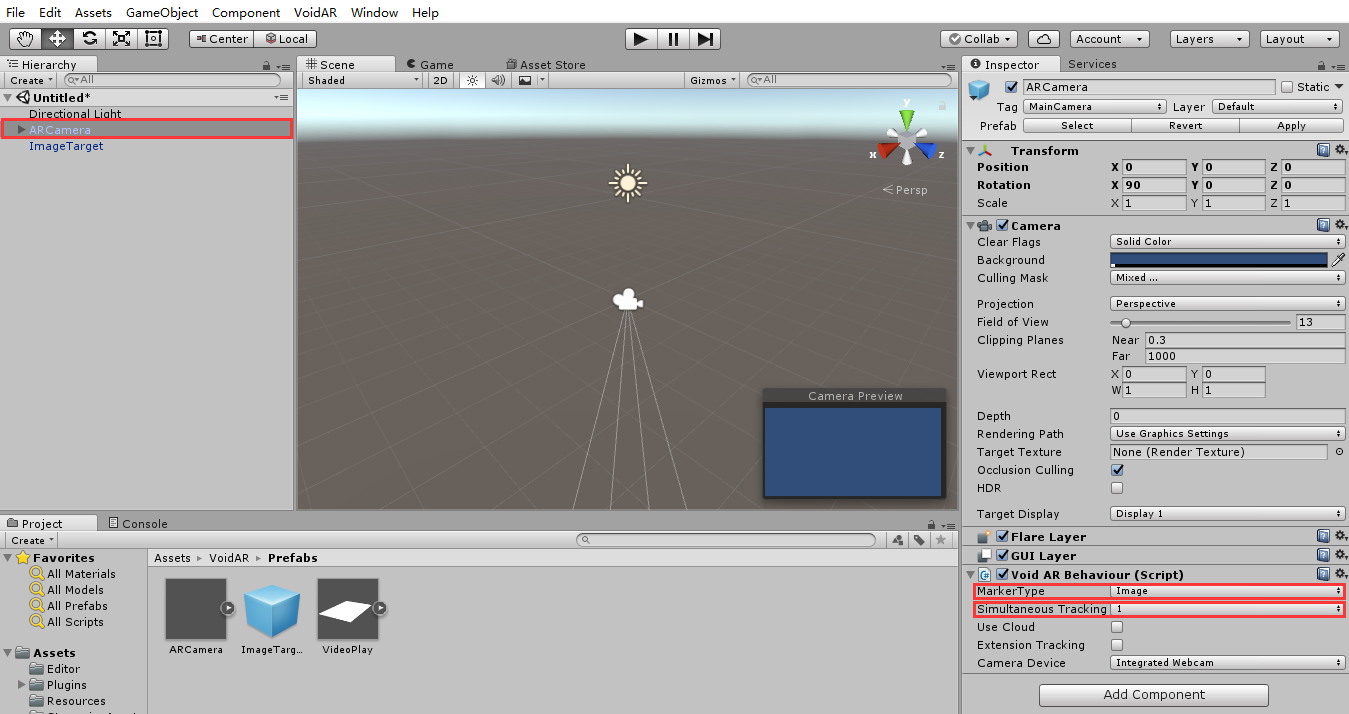

选中ARCamera,查看右侧的“Inspector”栏,设置“Void AR Behaviour (Script)”组件属性。

- 设置MarkerType = "Image",代表识别类型为图像

- 设置Simultaneous Tracking = "1",代表同时跟踪的识别Marker数量为1个


第九步、设置识别图(Marker)

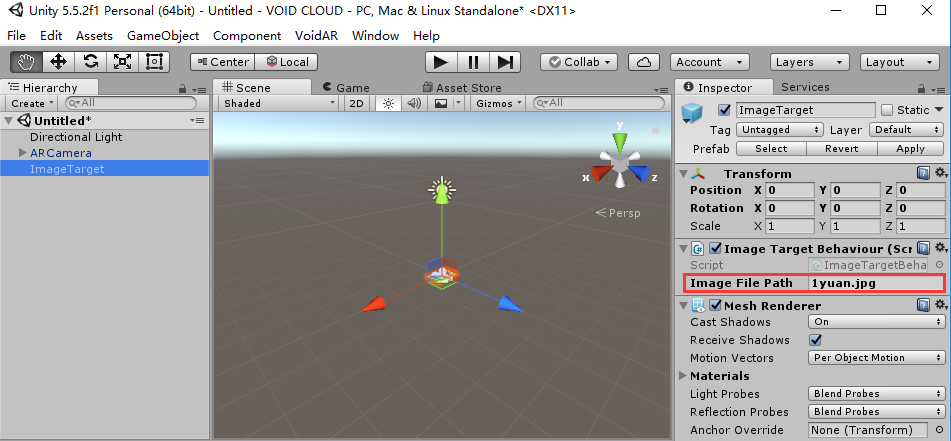

选中ImageTarget,查看右侧的“Inspector”栏,设置“Image Target Behaviour (Script)”组件属性。

- 设置Image File Path = "1yuan.jpg",填写时需要包括“文件名”+“后缀jpg”

注:Marker图片文件,必须放在[ Assets ] -> [ StreamingAssets ]文件夹内,本教程使用的是SDK的内置图片。



第十步、设置模型

识别后显示的模型,需要放在ImageTarget下。

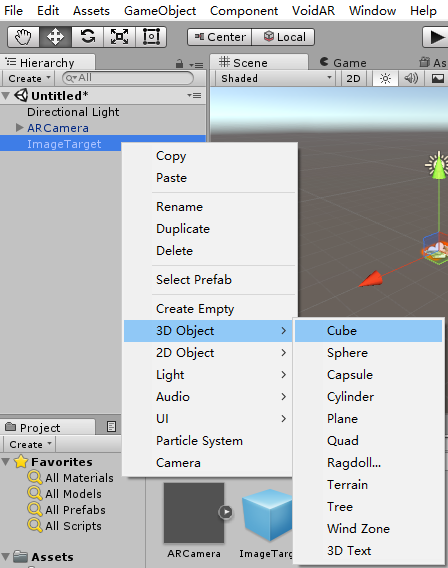

右键选中场景中的“ImageTarget”,添加一个3D模型“Cube”。

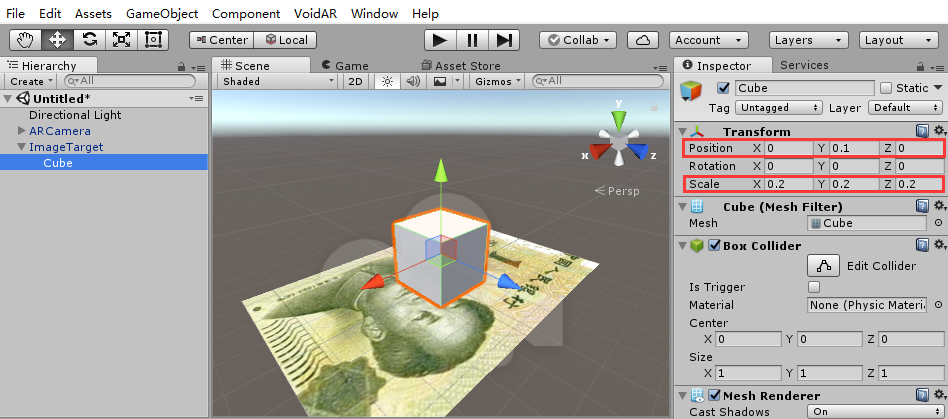

选中“Cube”,调整模型的位置和大小。

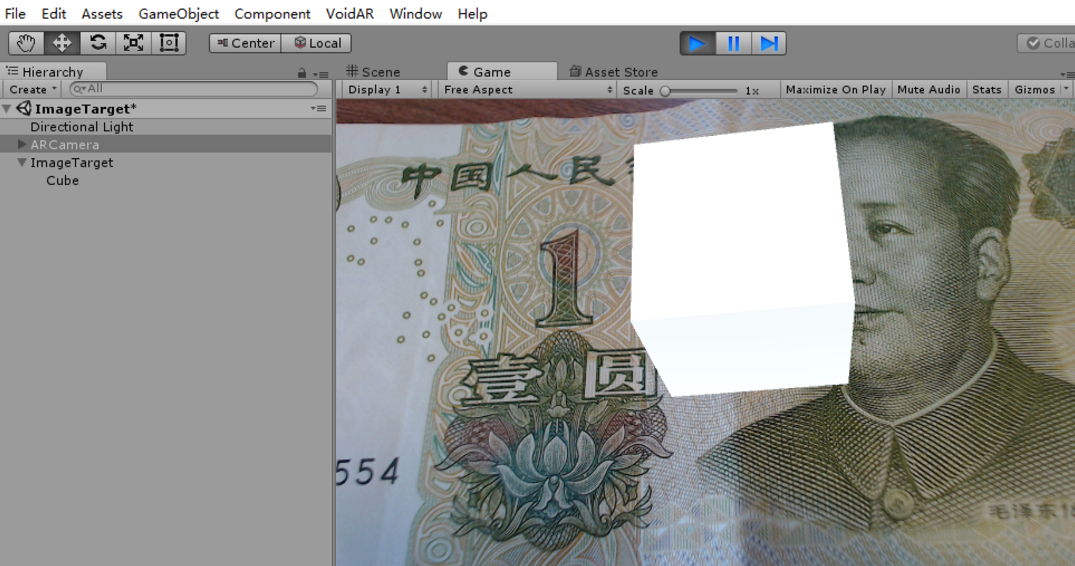

第十一步、进行调试

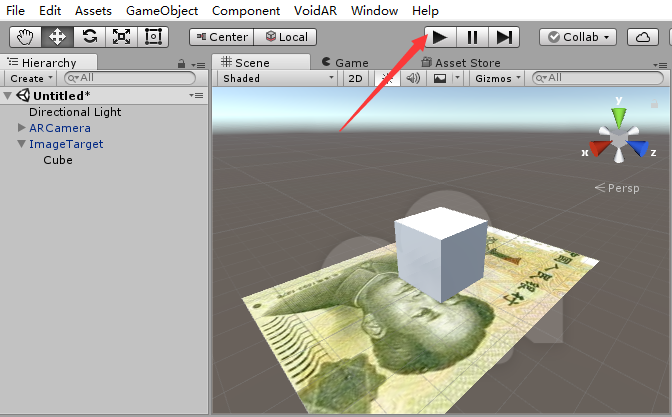

确保您的PC已经连接了摄像头,然后点击[ 运行 ]按钮。


识别成功,完成调试。


第十二步、设置云识别参数

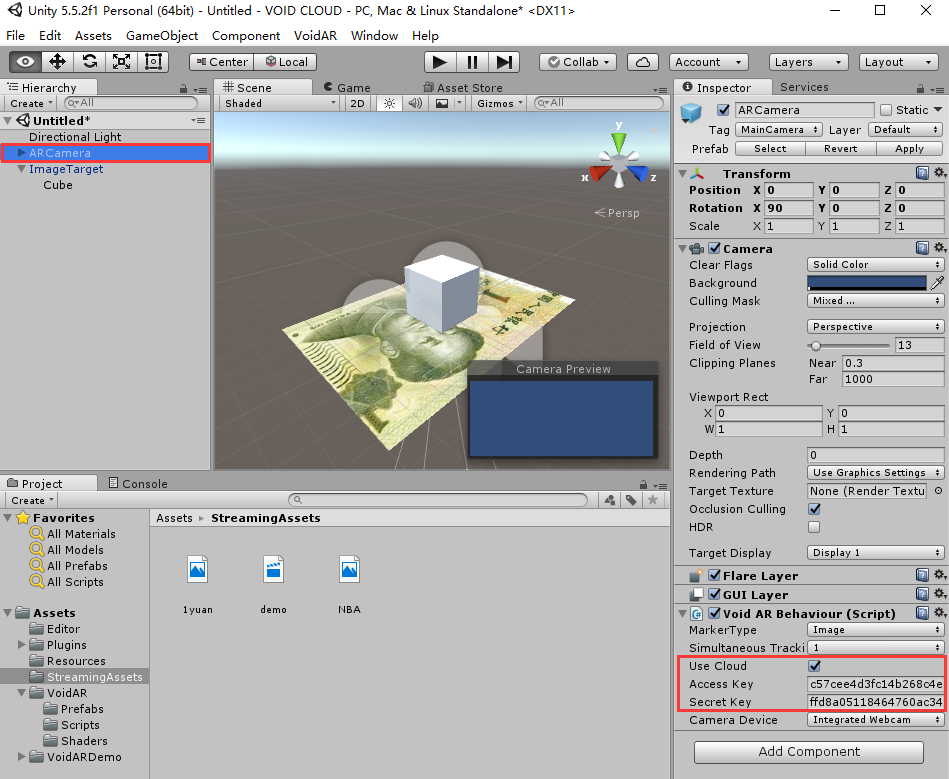

选中ARCamera,查看右侧的“Inspector”栏,设置“Void AR Behaviour (Script)”组件属性。

- 勾选“Use Cloud”

- AccessKey:云管理平台中开发者数据库accessKey对应的值(详见第二步)

- SecretKey:云管理平台中开发者数据库secretKey对应的值(详见第二步)

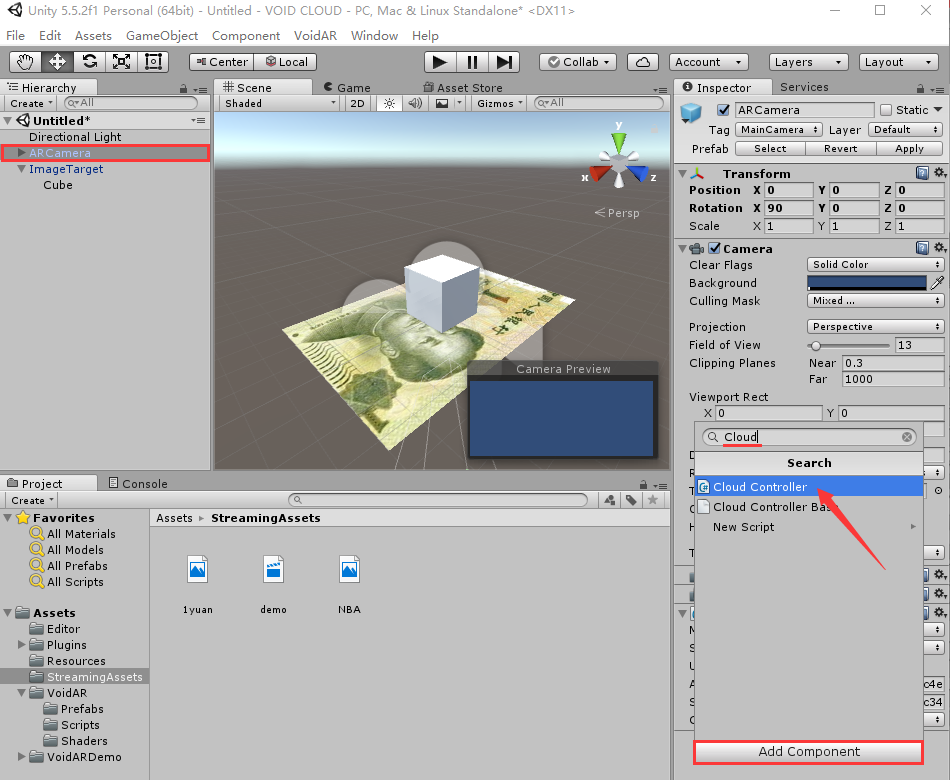

再次选中“ARCamera”,点击[ Add Compoent ],添加“Cloud Controller”脚本。


脚本绑定成功后,显示如下。


第十三步、生成Assetbundle

在本地单目标识别调试完成的前提下,利用Unity3D的AssetBundle功能,将本地识别资源ImageTarget打包,生成AssetBundle文件,上传至太虚AR提供的云平台,即可实现云识别功能。

首先,需要将ImageTarget生成Prefab。

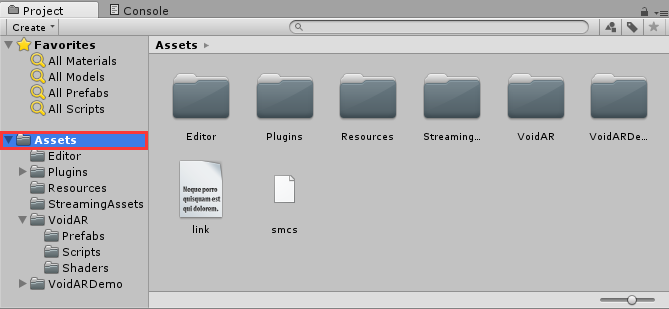

选中[ Assets ] 目录。

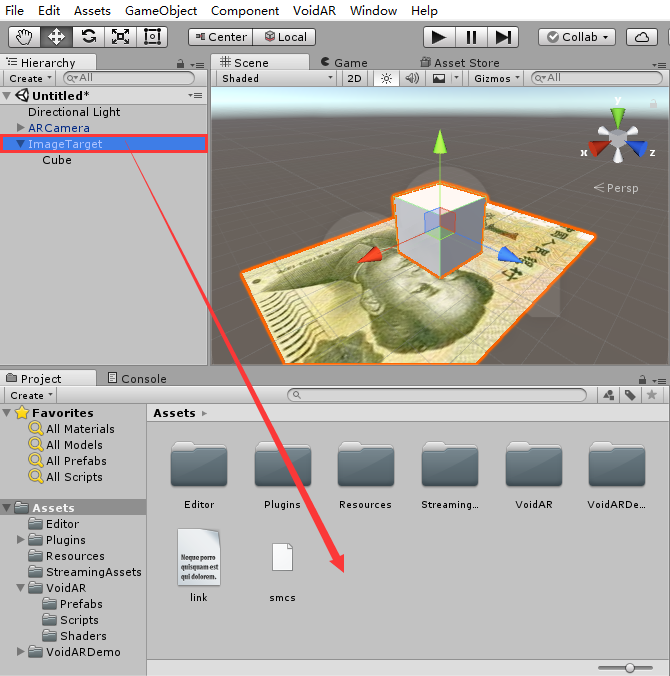

Hierarchy下方选中“ImageTarget”,将起拖入Assets文件夹中。

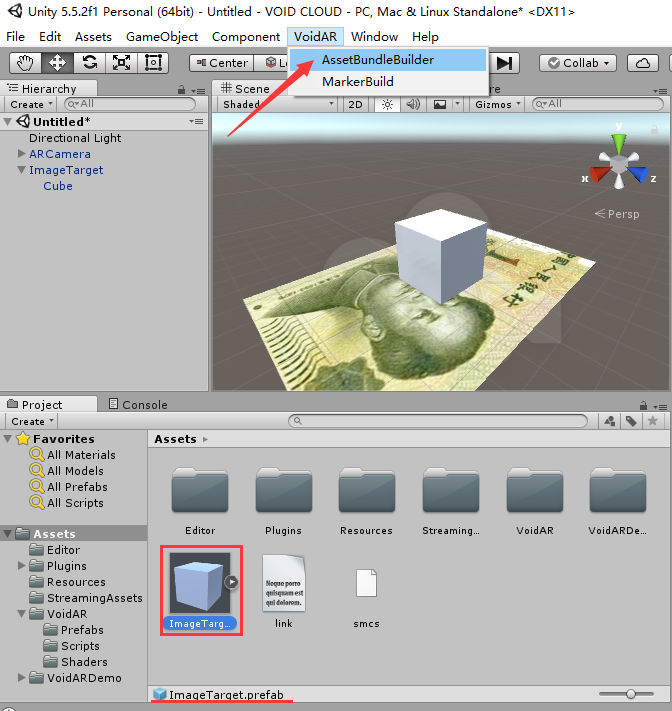

选中刚生成的“ImageTarget.prefab”,点击[ VoidAR ] -> [ AssetBundleBuilder ]。

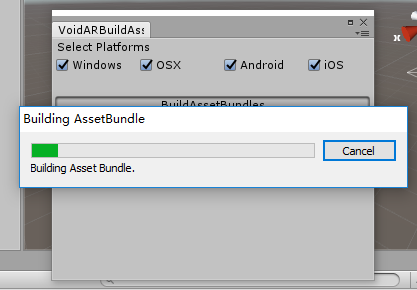

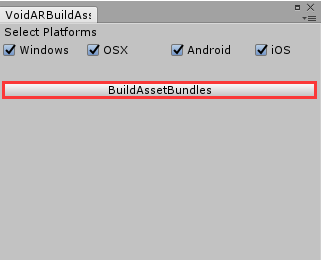

弹出界面中,点击[ BuildAssetBundles ],不同平台的AsssetsBundle包不一致,本教程中全部勾选。


生成过程需要一定时间,请耐心等待。


生成完成后,请关闭该界面。

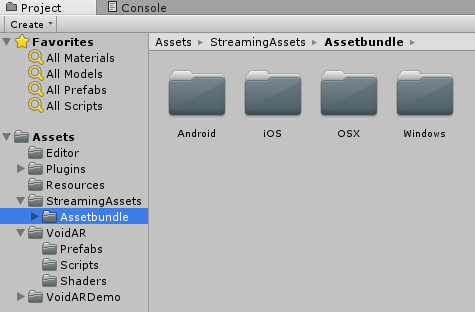

将在StreamingAssets下生成“Assetbundle资源”,每个平台对应一个同名的子文件夹,如下图:


第十四步、上传云识别资源

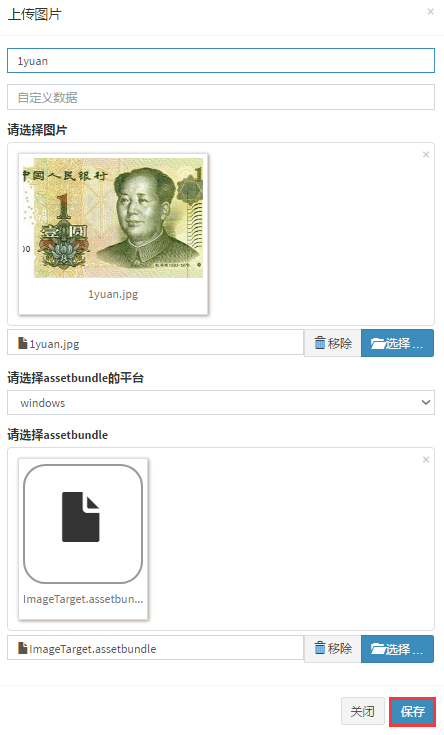

返回第三步的“上传图片”界面,设置并上传相关资源。

- 设置图片名称 = "1yuan"

- 上传图片资源

- 设置assetbundle的平台 = “windows”(第十六步中,将在windows系统下实现云识别。)

- 上传assetbundle文件

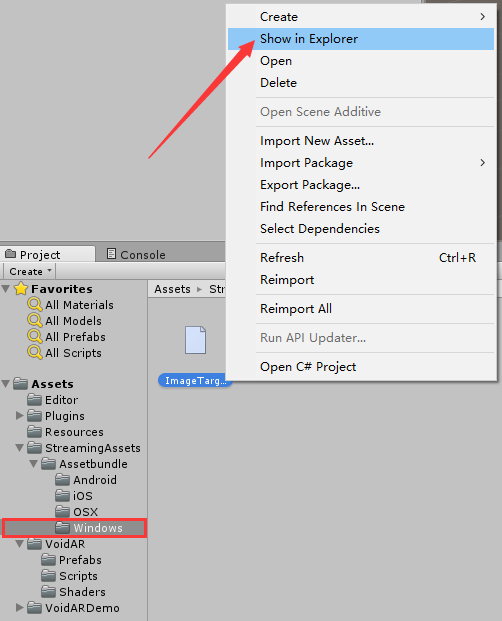

其中,"图片资源"和"assetbundle文件"的路径,可以在Unity中选中相关资源,右键点击,选择[ show in Explorer ]查看。查找Windows的assetbundle文件路径,如下所示:


上传完成后,点击[ 保存 ]按钮。

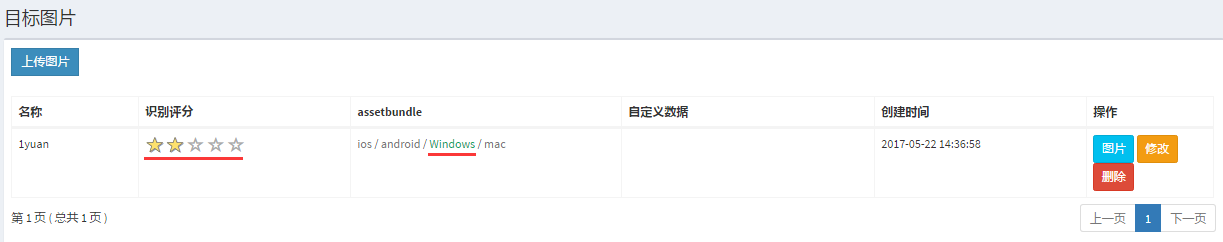

上传完成,云资源库中新添加了一条记录,“识别评分”项值越高,识别图品质越好。此外,添加了资源的平台名称被点亮。

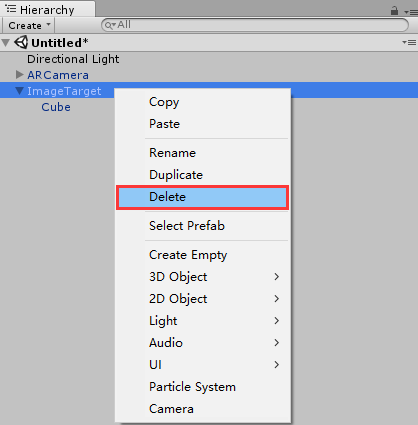

因为已将ImageTarget生成的“assetbundle”上传至云平台,所以在Unity工程文件中删掉ImageTarget。


第十五步、保存场景

选中[ File] -> [ Save Scenes ] ,进行场景保存。

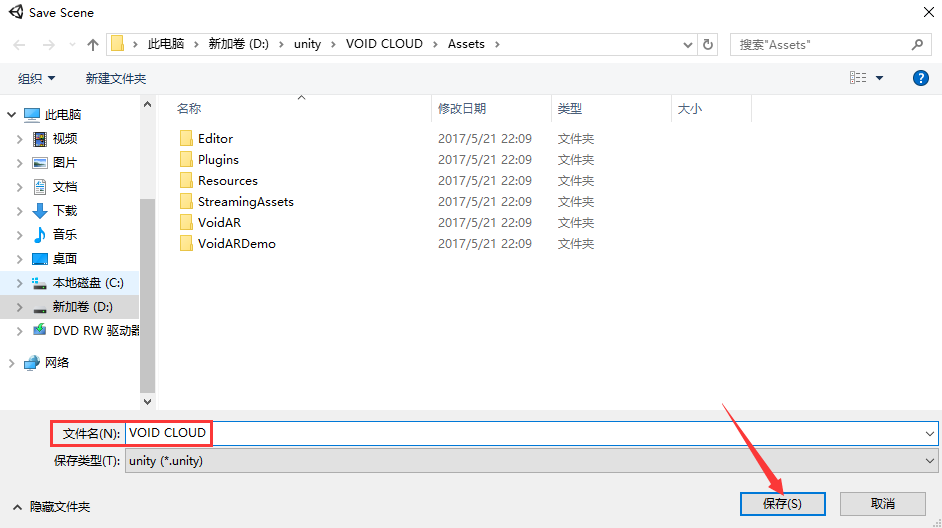

设置文件名为“VOID CLOUD”,点击[ 保存 ]按钮。


第十六步、Windows系统实现云识别

确保您的Windows电脑已经连接了摄像头,然后点击[ 运行 ]按钮。

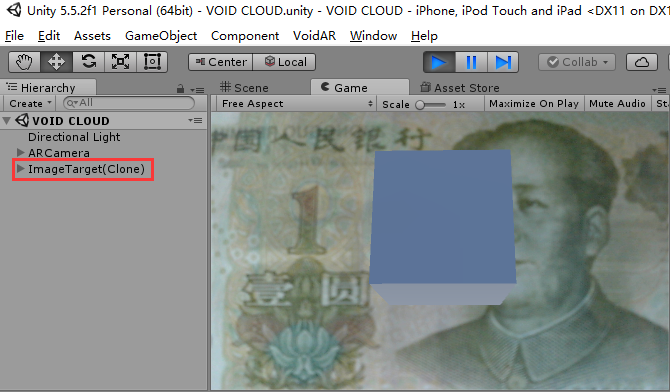

舞台上出现模型,Hierarchy中出现“ImageTarget(Clone)”,即识别成功。


第十七步、打包Android或iOS

打包流程分为“Android打包”、“iOS打包”。

- Android打包

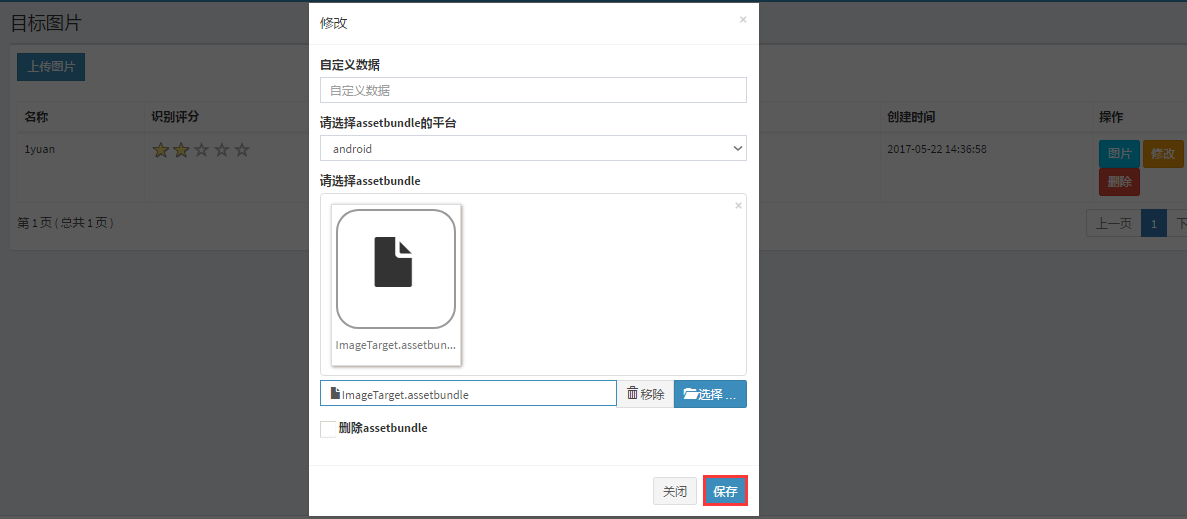

返回云识别后台,设置并上传相关资源。

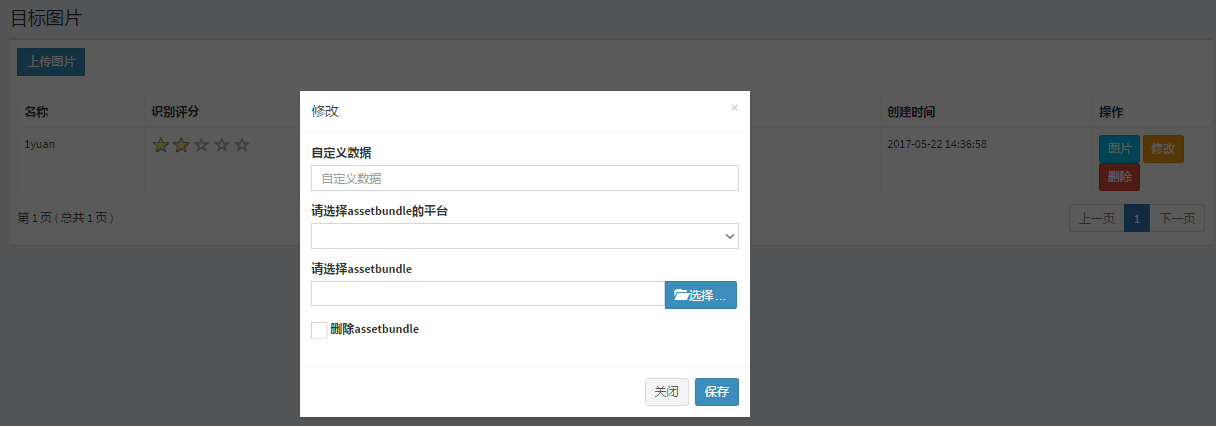

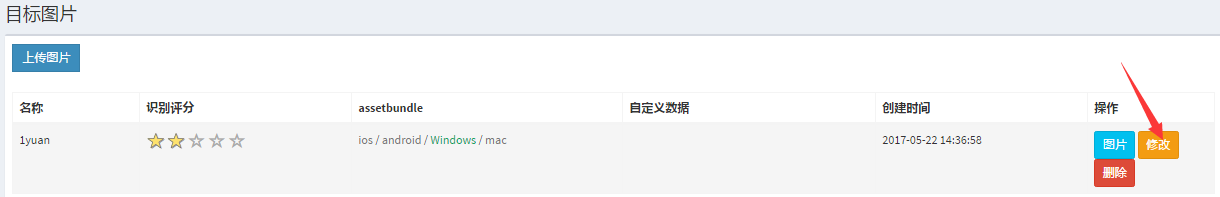

针对“1yuan”识别图进行操作,点击[ 修改 ]按钮。


弹出如下界面。


- 设置assetbundle的平台 = “android”

- 上传assetbundle文件

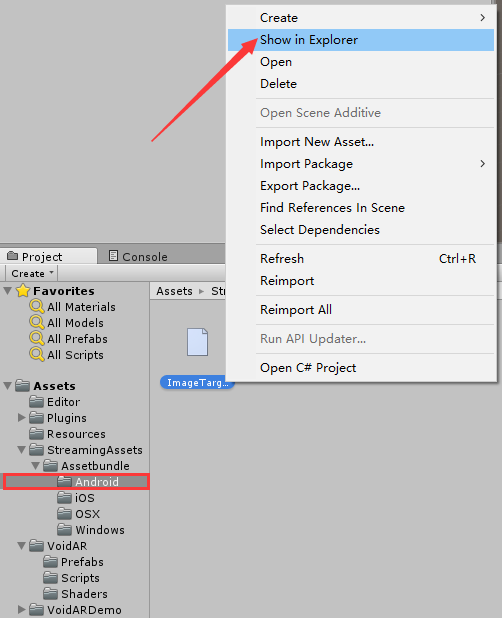

"assetbundle文件"的路径,可以在Unity中选中相关资源,右键点击,选择[ show in Explorer ]查看。

查找Android的assetbundle文件路径,如下所示:


上传完成后,点击[ 保存 ]按钮。

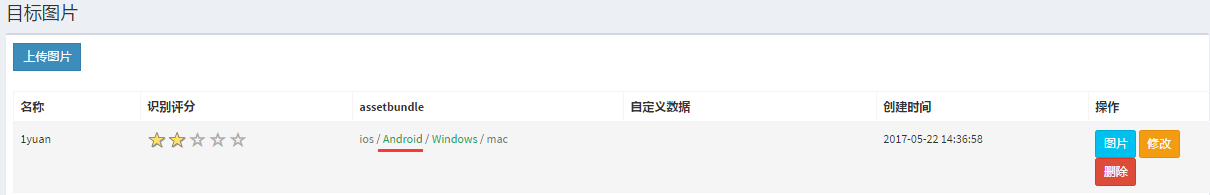

上传完成,添加了资源的“Android平台名称”被点亮。

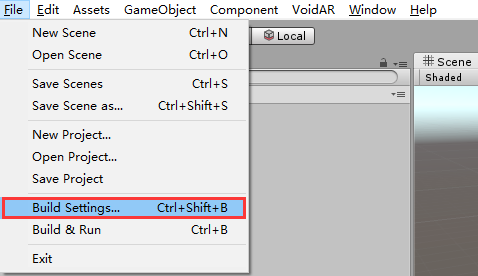

打包Android,需要将Unity切换至Android平台,点击[ File ] -> [ Build Settings... ]。

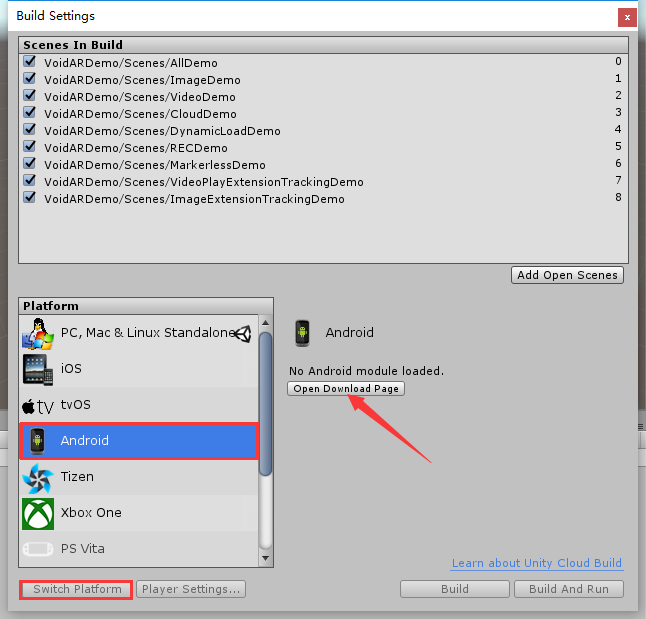

选中Android标签,如果左下的[ Switch Platform ]按钮为灰色,需要下载Unity Android Support,请点击右侧的[ Open Download Page ]按钮,下载并安装。

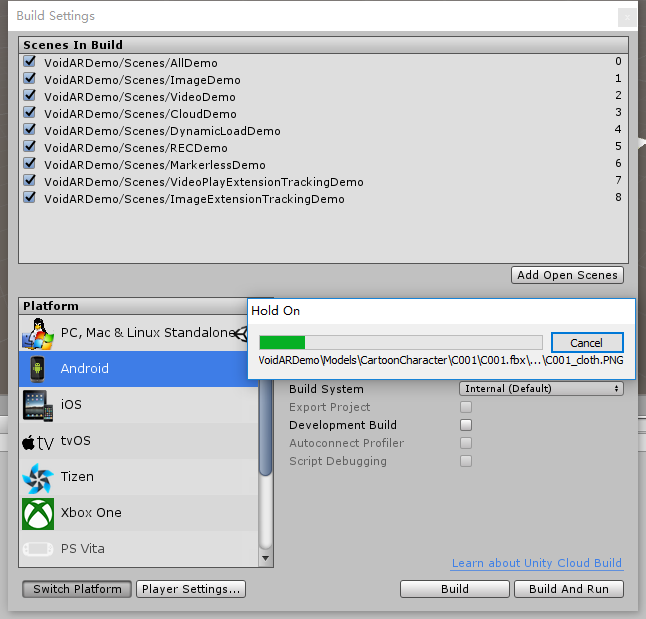

点击[ Switch Platform ]按钮,完成Android平台的切换。


切换完成后,先关闭Build Settings界面,继续搭建打包环境。

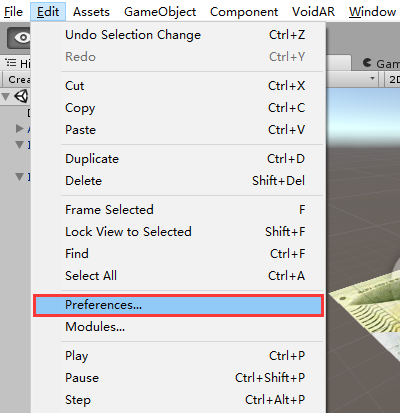

选中[ Edit ] -> [ Preferences... ],设置参数。

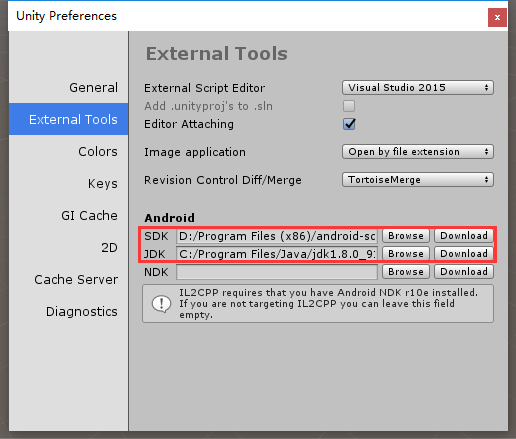

弹出界面选中“External Tools”选项,设置Android SDK和JDK。

如果本地没有SDK和JDK,可以点击后方的[ Download ],在弹出的网页上进行下载即可。

也可以用链接下载安装:

SDK(要科学上网才能打开):https://developer.android.com/studio/index.html#Other

JDK:http://www.oracle.com/technetwork/java/javase/downloads/index.html

安装完成后,设置好SDK和JDK的路径就可以了。


选中ARCamera,查看右侧的“Inspector”栏,设置“Void AR Behaviour (Script)”组件属性。

- 设置Camera = "后置摄像头"

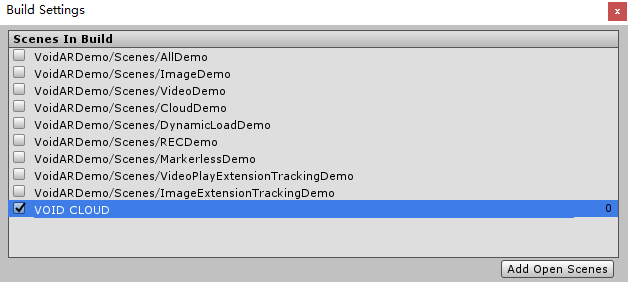

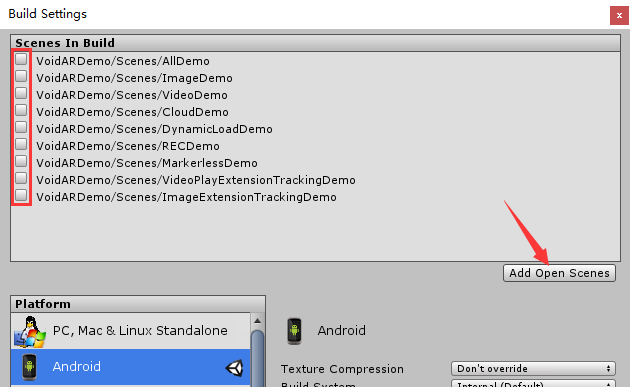

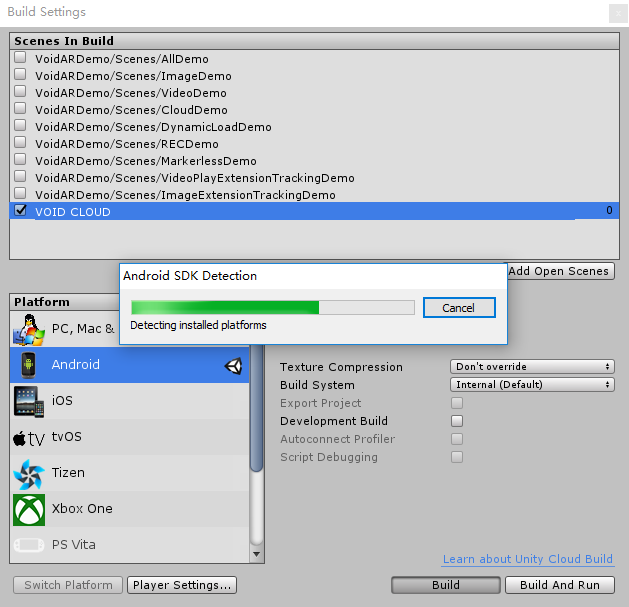

选中[ File ] -> [ Build Settings... ],取消默认场景前方的勾选。然后点击[ Add Open Scenes ],添加当前的场景。


添加完成后,如下所示。

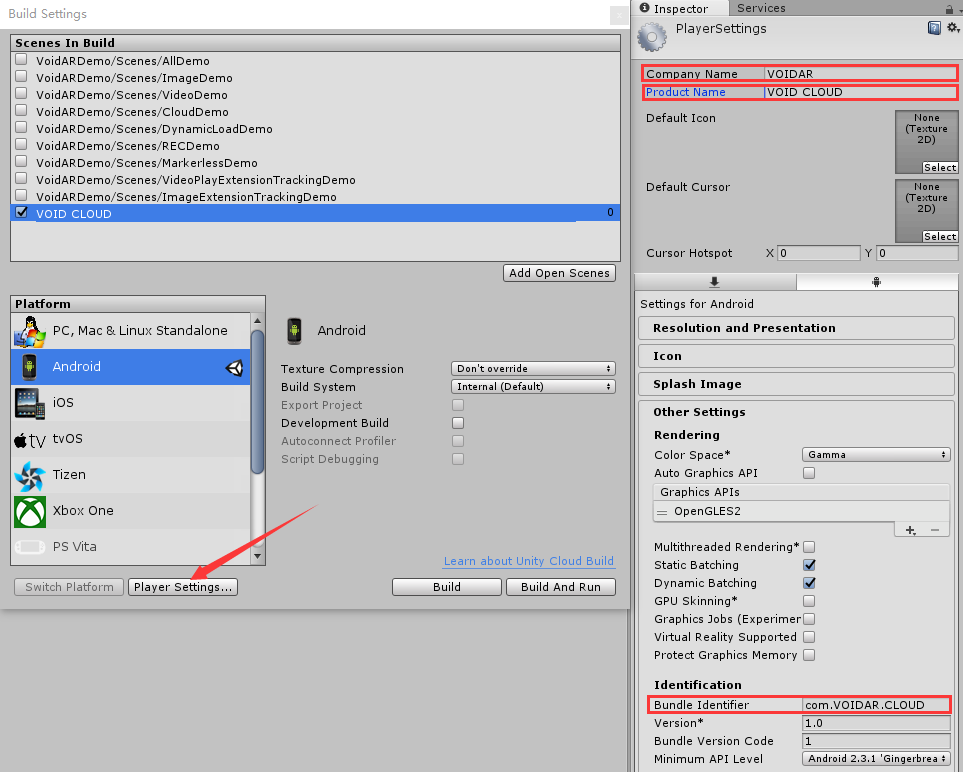

点击[ Player Settings... ]按钮,查看右侧的“Inspector”栏,设置属性参数,您可以自定义。

- 设置Company = "VOIDAR"

- 设置Product Name = "VOID CLOUD"

- 设置Bundle Identifier= "com.VOIDAR.CLOUD"

注:Bundle Identifier不能使用默认值,否则无法打包。

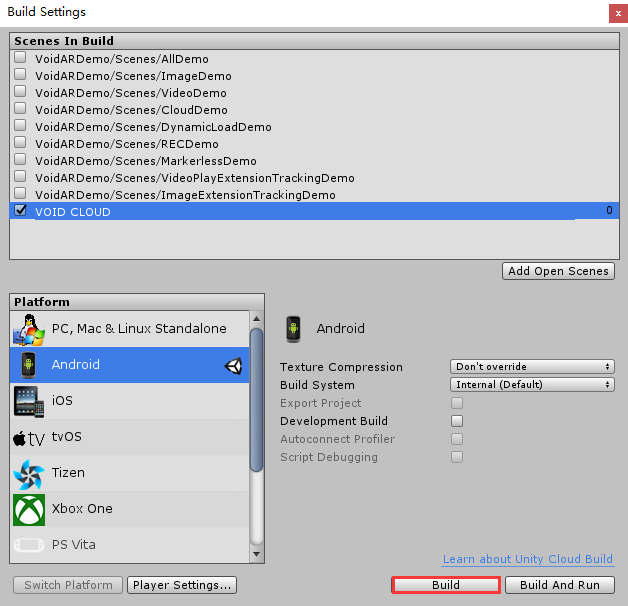

完成设置后,点击[ Build ]按钮。

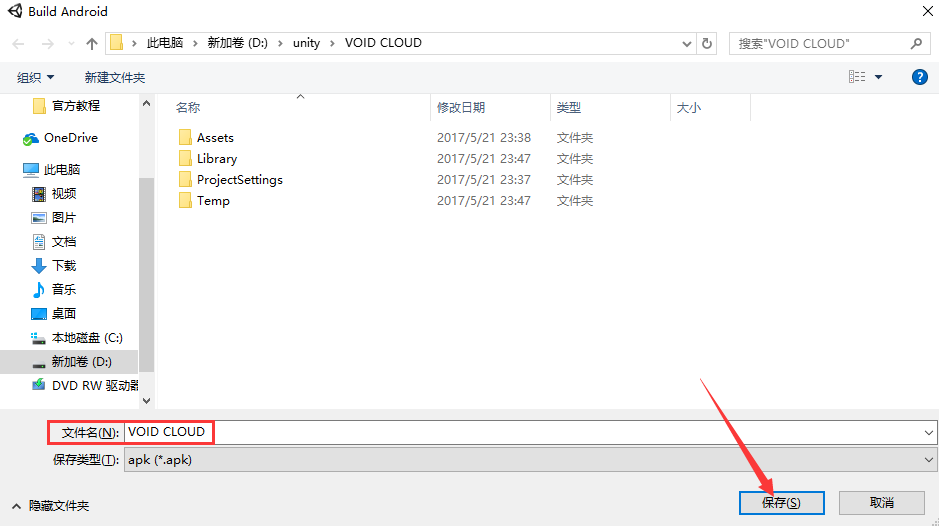

设置文件名为“VOID CLOUD”,点击[ 保存 ]按钮,开始打包。


打包过程需要耐心等待一段时间。


完成后,将生成一个“VOID CLOUD.apk”文件,安卓打包完成。


- iOS打包

iOS打包需要在Mac OS系统中完成,需要准备Mac设备(如MacBook Pro、MacBook、iMac、Mac mini等)。

在Unity中,将开发平台切换至iOS,然后Build生成Xcode工程。

注:推荐使用Mac设备的Unity软件来生成Xcode工程。如果之前是在Windows环境下编辑的,可以将Unity目录下的整个工程文件,拷贝至Mac电脑中进行编辑处理。

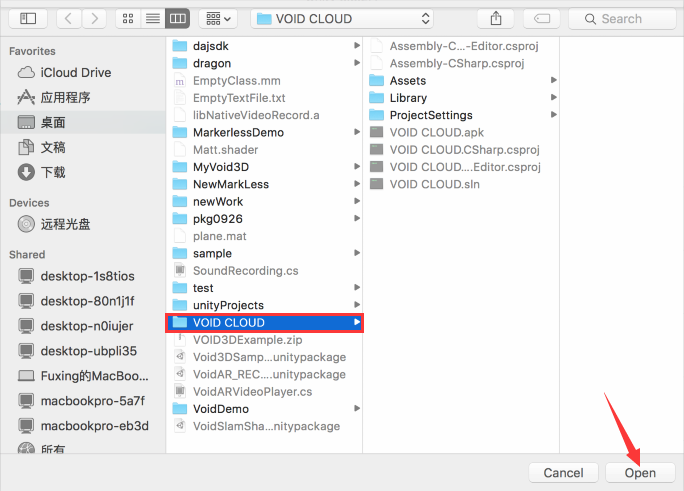

启动Unity,打开之前保存的、或者拷贝过来的VOID CLOUD工程文件(工程已经打开的,跳过这步)

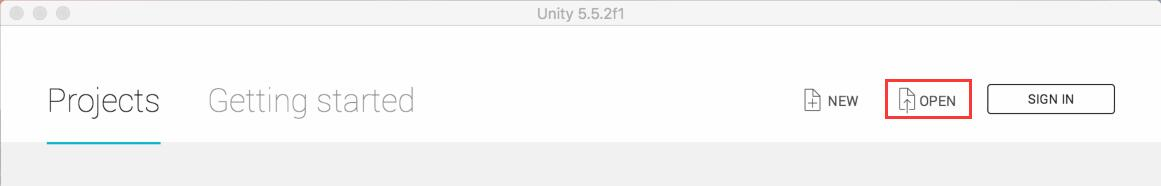

点击[ Open ]按钮打开工程。

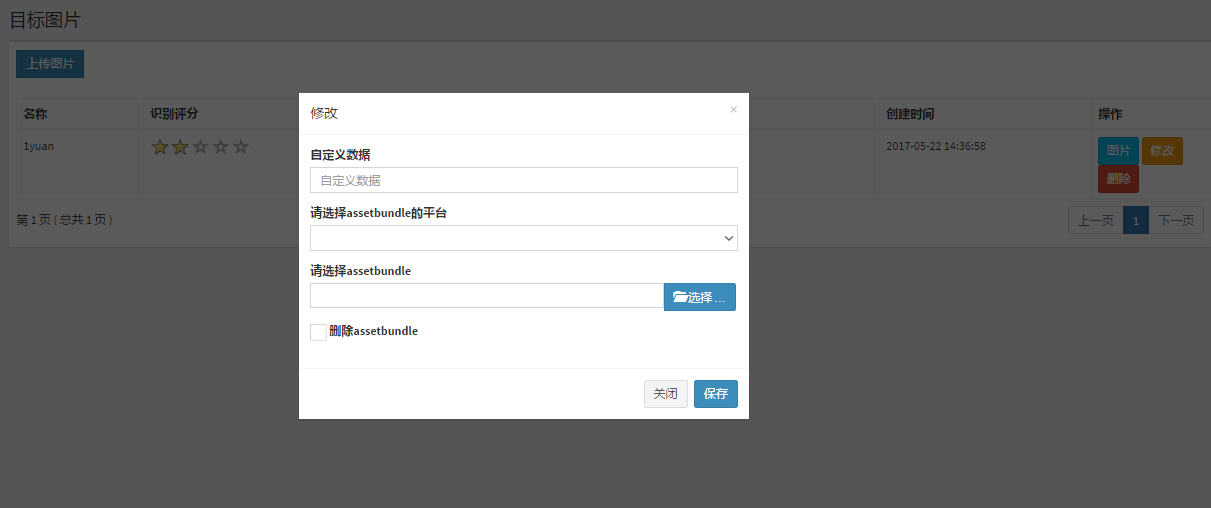

返回云识别后台,设置并上传相关资源。

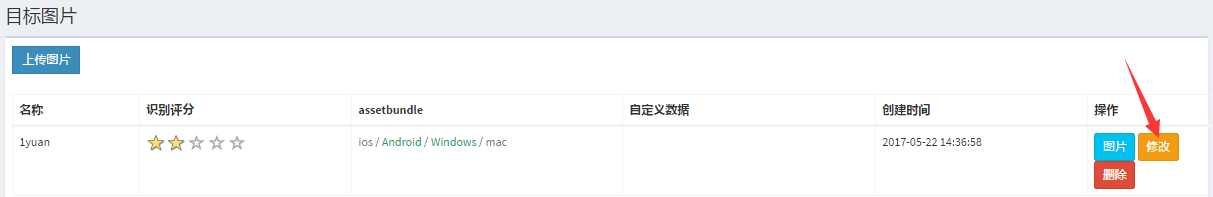

针对“1yuan”识别图进行操作,点击[ 修改 ]按钮。

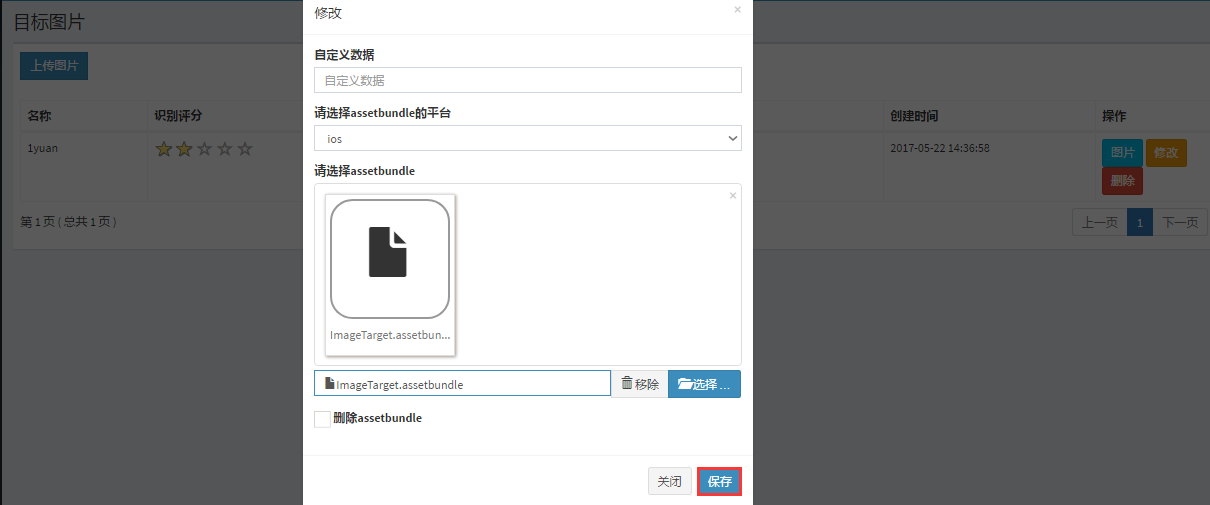

弹出如下界面。


- 设置assetbundle的平台 = “ios”

- 上传assetbundle文件

"assetbundle文件"的路径,可以在Unity中选中相关资源,右键点击,选择[ show in Explorer ]查看。

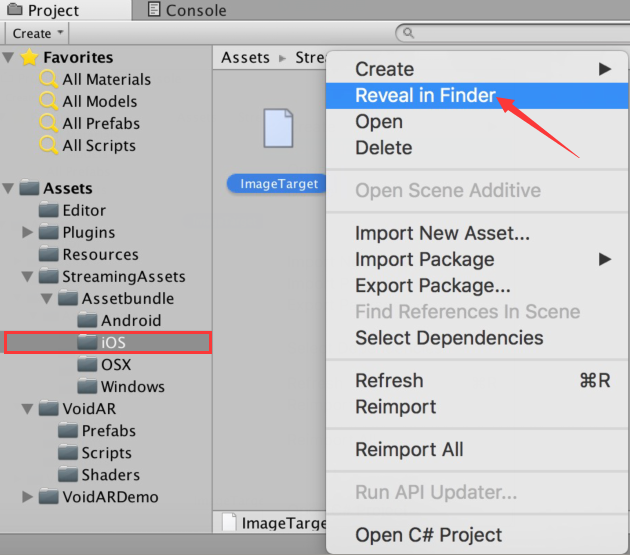

查找iOS的assetbundle文件路径,如下所示:


上传完成后,点击[ 保存 ]按钮。

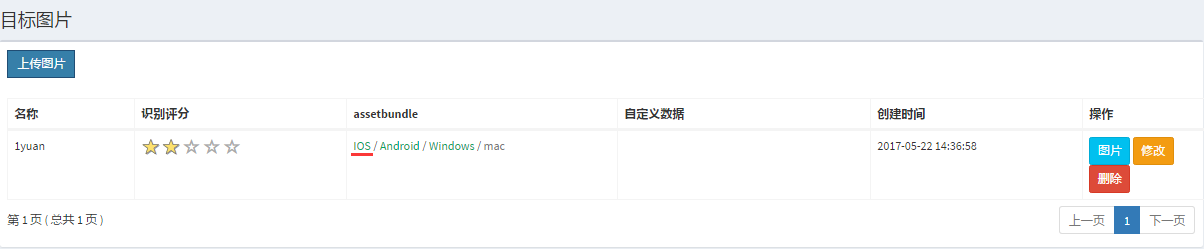

上传完成,添加了资源的“iOS平台名称”被点亮。

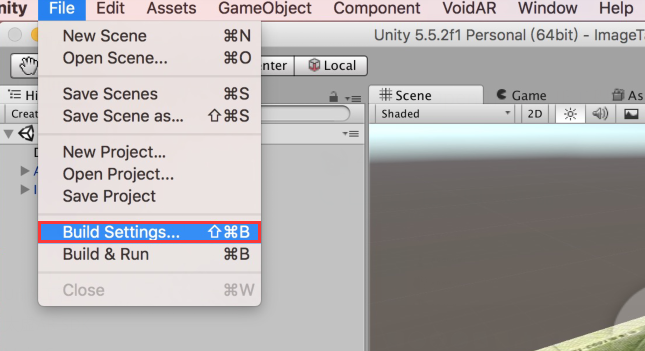

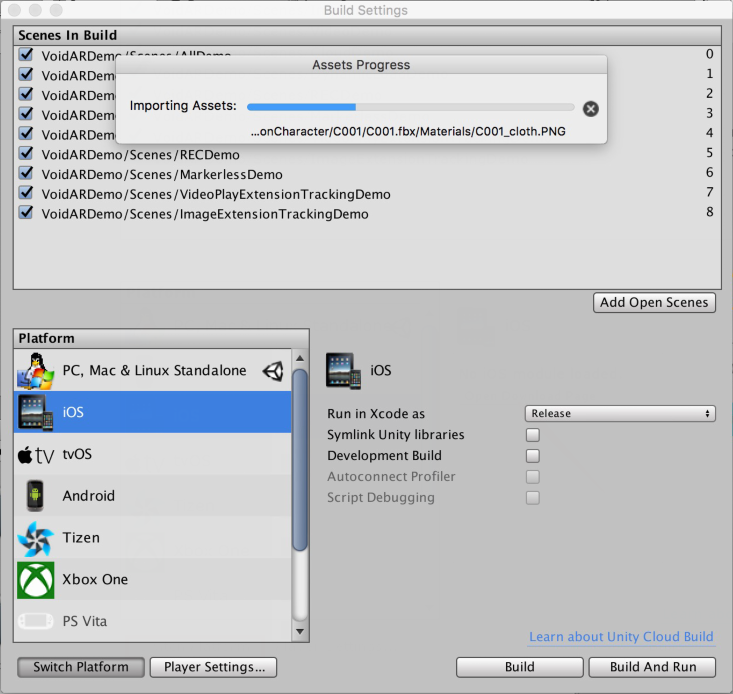

将Unity切换至iOS平台,点击[ File ] -> [ Build Settings... ]。

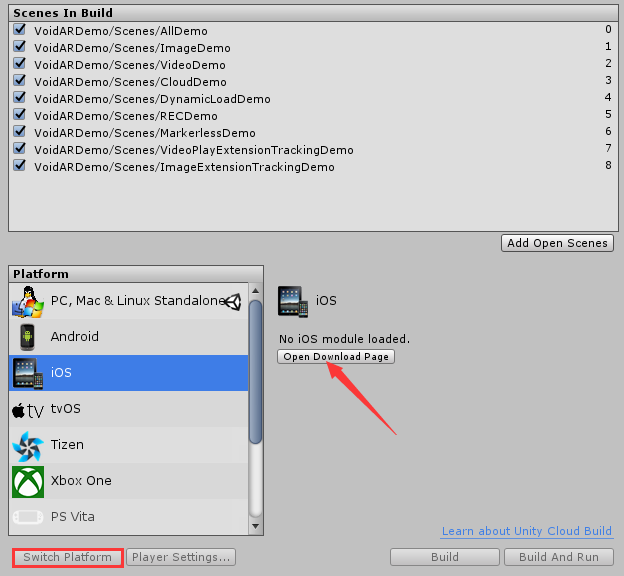

选中iOS标签,如果左下的[ Switch Platform ]按钮为灰色,需要下载Unity iOS Support,请点击右侧的[ Open Download Page ]按钮,下载并安装。


点击[ Switch Platform ]按钮,完成iOS平台的切换。


切换完成后,先关闭Build Settings界面。

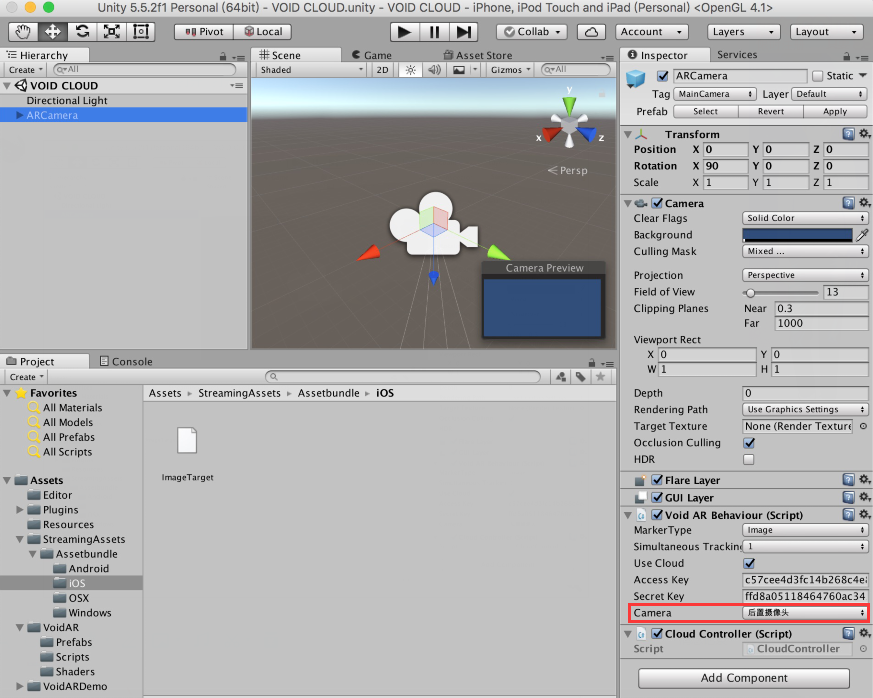

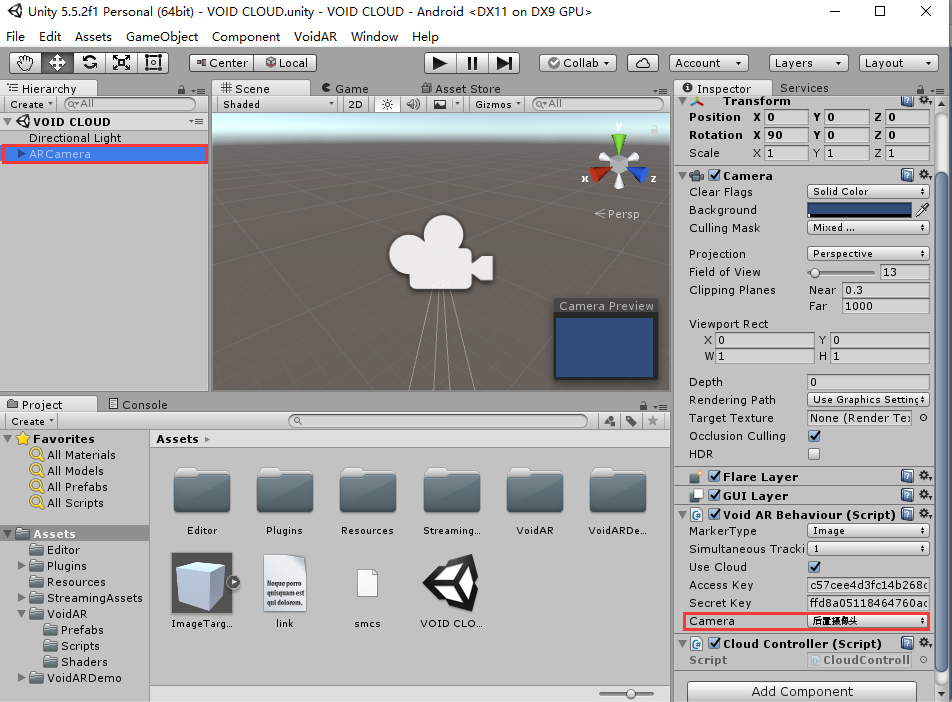

选中ARCamera,查看右侧的“Inspector”栏,设置“Void AR Behaviour (Script)”组件属性。

- 设置Camera = "后置摄像头"

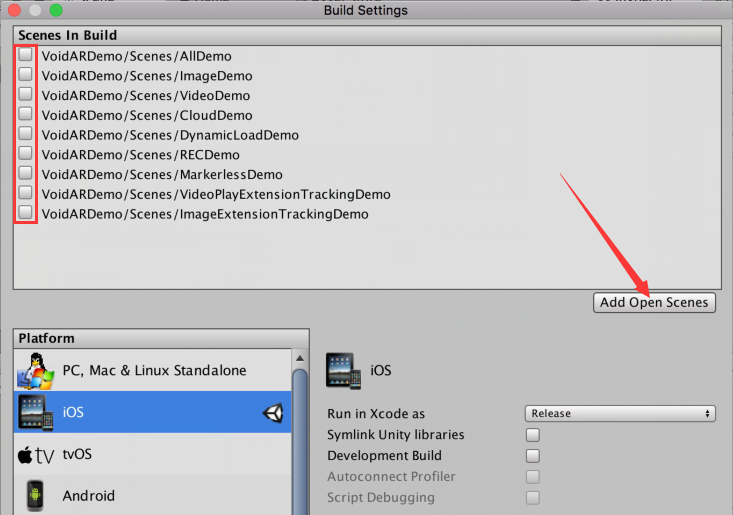

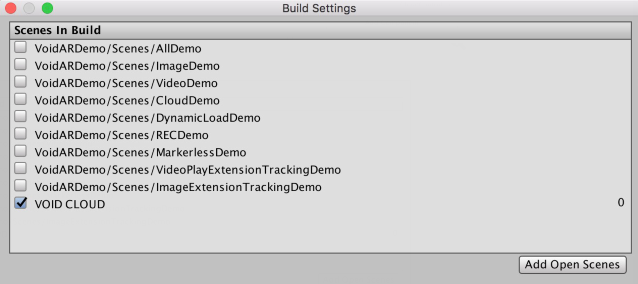

选中[ File ] -> [ Build Settings... ],取消默认场景前方的勾选。然后点击[ Add Open Scenes ],添加当前的VOID CLOUD场景。

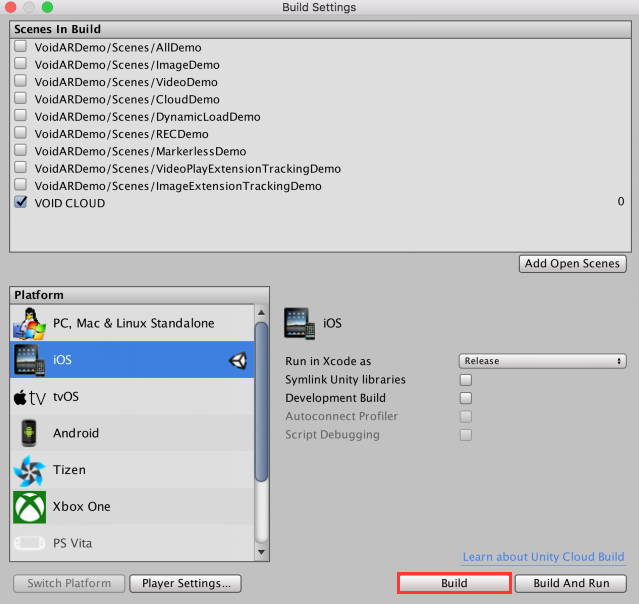

添加完成后,如下所示。


完成设置后,点击[ Build ]按钮。

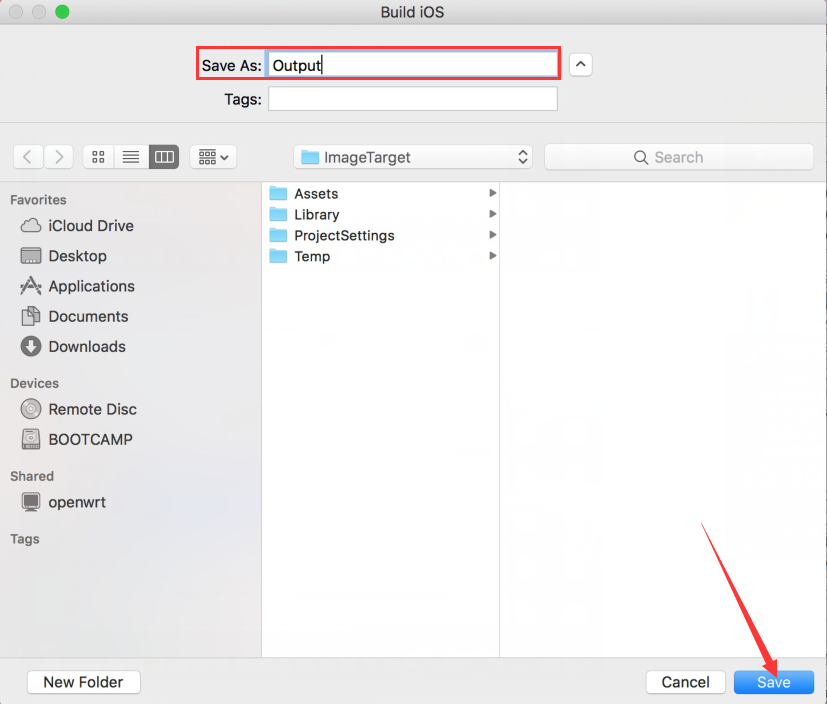

准备生成Xcode工程,命名为“Output”,点击[ Save ]。


打开生成的Xcode文件。


填写配置,将自己的证书、iOS适应版本都正确选上:

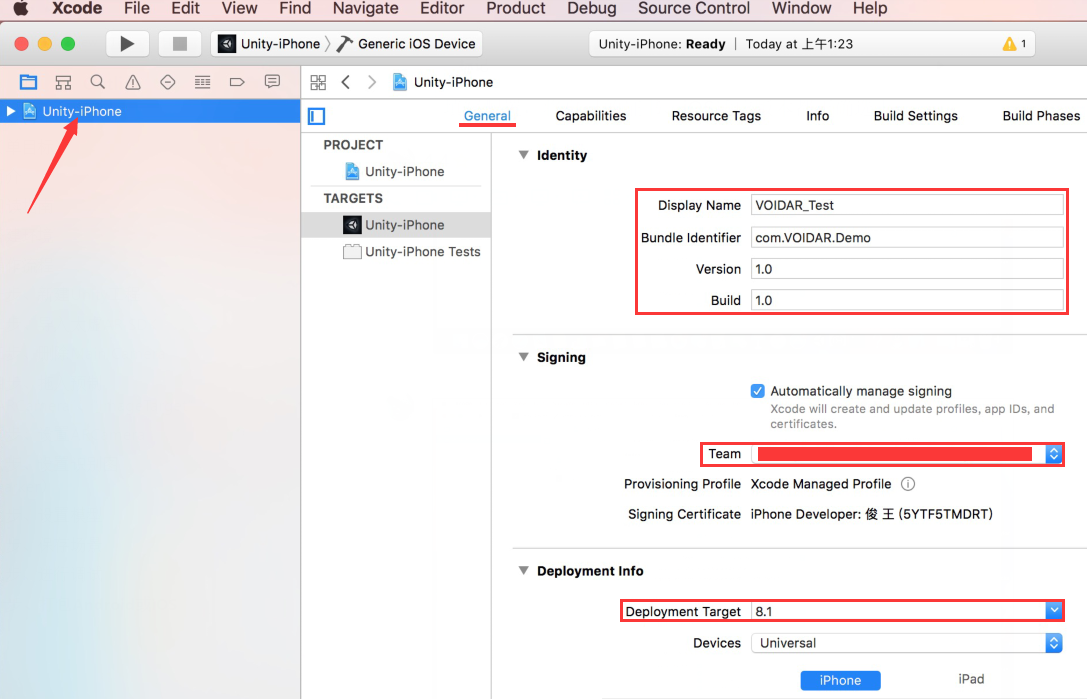

左侧点击[ Unity-iPhone ],配置参数,您可以自定义。

- 设置Display Name = "VOIDAR_Test"

- 设置Bundle Identifier = "com.VOIDAR.Demo"

- 设置Version = "1.0"

- 设置Build = “1.0”

- 设置Team = “您自己的证书”

- 设置Deployment Target = “8.1”

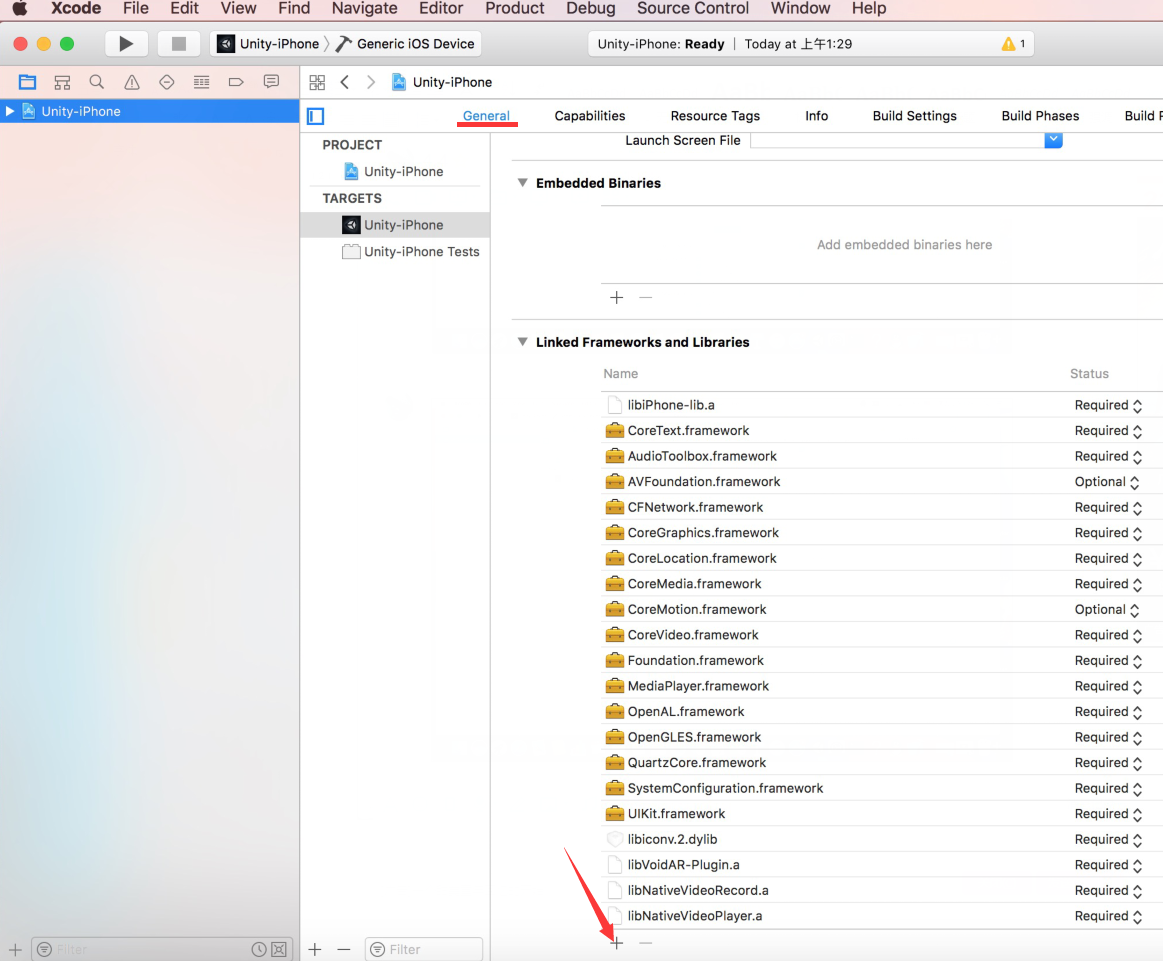

General页面往下拉,在Linked Frameworks and Libraries中,点击“+”。

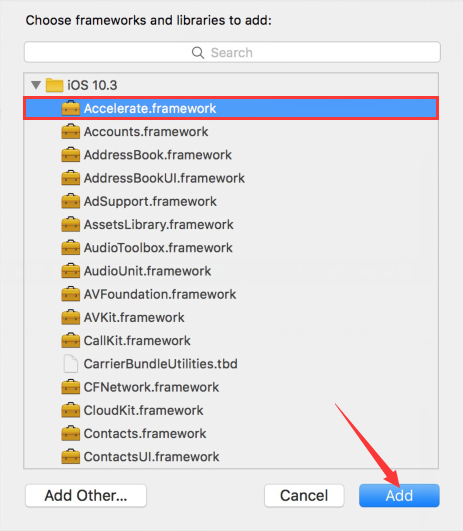

弹出界面,选中“Accelerate.framework”,点击[ Add ]。

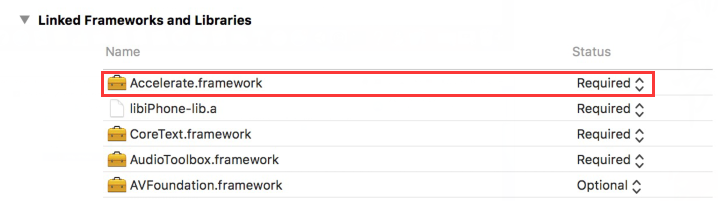

添加完成,Linked Frameworks and Libraries下方出现“Accelerate.framework”。


添加摄像机权限。

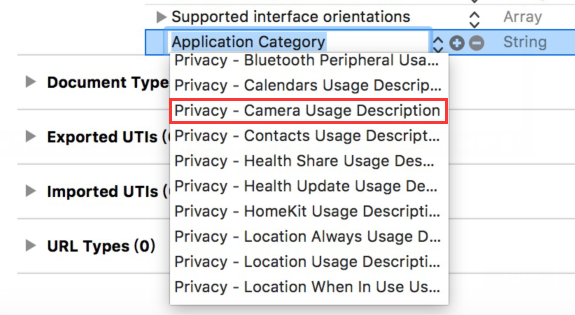

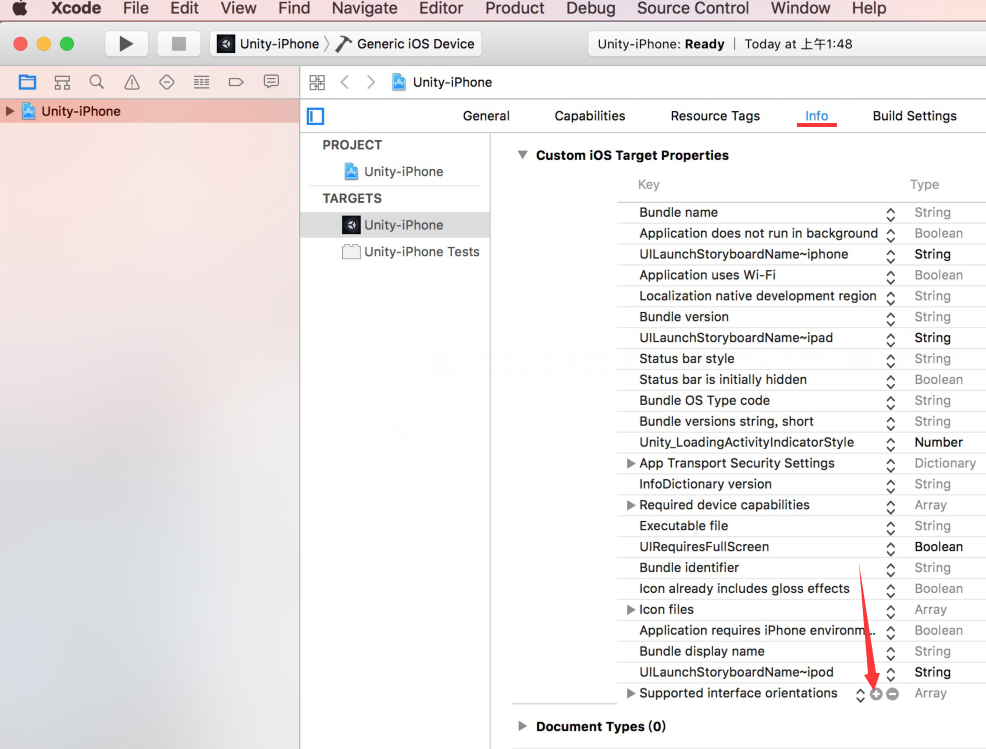

选中“Info”标签,点击Supported interface orientations后面的“+”。在弹出列表中选中“Privacy - Camera Usage Description”。

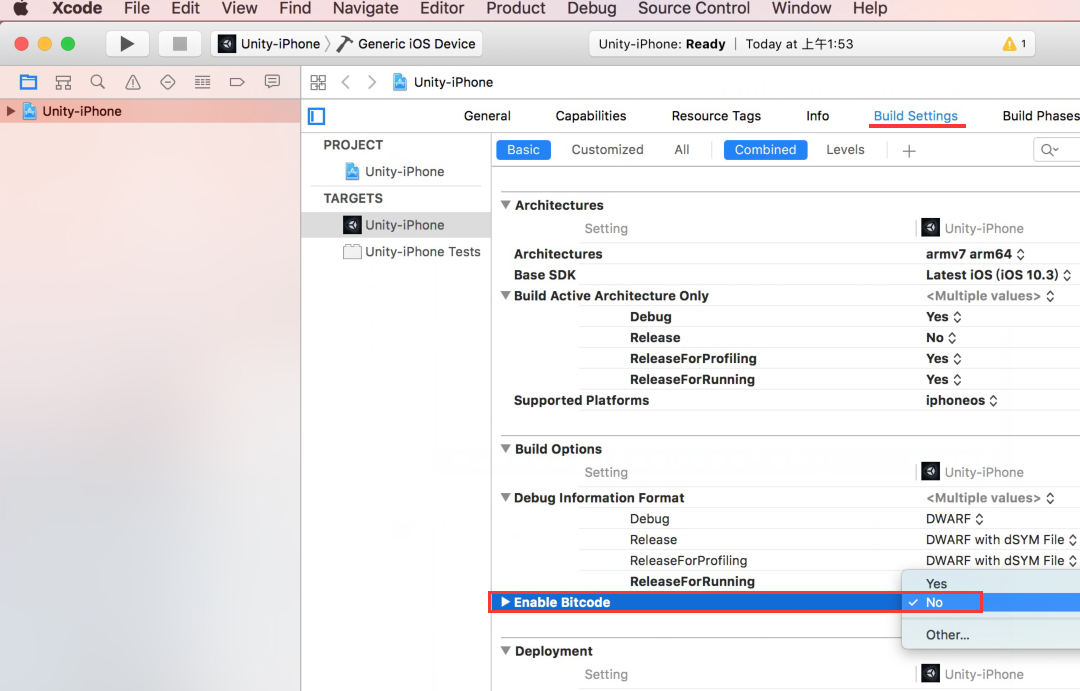

选中”Build Settings”标签,设置Enable Bitcode = “No”。

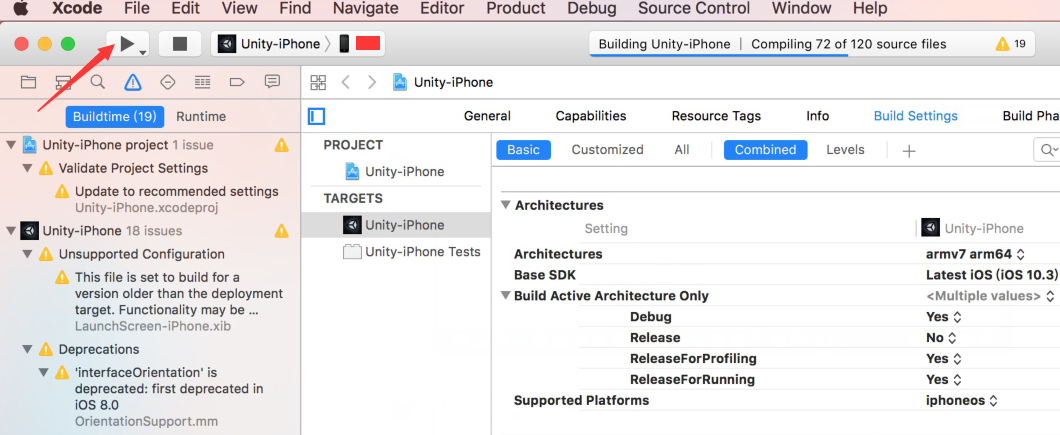

数据线连接iphone或者ipad,点击[ 运行 ],即可打包。


完成后,iphone或者ipad上,将生成一个“VOIDAR_Test”的APP,iOS打包完成。


至此,云识别(图像识别)制作完成。
